Ghid practic: ecocardiografie
Ce este ecocardiografia și ce vede o ecografie cardiacă?
Ecocardiografia folosește unde sonore cu frecvență înaltă, numite ultrasunete, pentru a crea imagini ale inimii.
Spre deosebire de un EKG, care înregistrează activitatea electrică, ecografia arată structuri și mișcare.
Ecocardiografia folosește ultrasunete pentru a crea imagini ale inimii în mișcare. Aparatul trimite unde sonore printr-o sondă numită transductor și transformă ecourile întoarse în imagini.
În forma obișnuită, ecocardiografia transtoracică sau TTE, sonda este deplasată pe piept.
Ghid practic: ecografie cardiacă
TTE, TEE, ecocardiografie de stres și contrast: care este diferența?
Cuvântul „ecocardiografie” poate descrie mai multe protocoale. Diferența principală este locul din care sunt obținute imaginile și dacă investigația include stres sau un agent de contrast.
Tabelul este comparativ și nu recomandă un test unei persoane.
Înainte să citești pregătirea sau raportul, verifică ce tip de ecocardiografie este menționat în document.
Principalele variante ale ecocardiografiei
| Tip | Cum se obțin imaginile | Ce este diferit | Pregătire generală |
|---|---|---|---|
| TipTTE — ecocardiografie transtoracică | Cum se obțin imaginileSonda este deplasată pe piept. | Ce este diferitEste forma obișnuită, neinvazivă, a ecografiei cardiace. | Pregătire generalăPentru TTE simplă, de regulă nu este necesară o pregătire specială, dar se urmează instrucțiunile centrului. |
| TipTEE — ecocardiografie transesofagiană | Cum se obțin imaginileO sondă specială este introdusă în esofag. | Ce este diferitPoziția sondei permite imagini din apropierea inimii și procedura este diferită de TTE. | Pregătire generalăPoate necesita post alimentar și medicație pentru confort sau sedare; se urmează exact instrucțiunile centrului. |
| TipEcocardiografie de stres | Cum se obțin imaginileImaginile sunt obținute în legătură cu efortul sau cu un protocol medicamentos. | Ce este diferitCompară imagini obținute în condiții diferite de solicitare a inimii. | Pregătire generalăPregătirea depinde de protocol și trebuie confirmată cu centrul. |
| TipEcocardiografie cu contrast | Cum se obțin imaginileSe administrează intravenos un agent destinat îmbunătățirii vizualizării ecografice. | Ce este diferitContrastul poate face anumite margini sau structuri mai ușor de delimitat. | Pregătire generalăNu se folosește la fiecare examinare; instrucțiunile depind de protocol. |
TTE, TEE, stresul și contrastul nu sunt etichete de severitate. Ele descriu moduri diferite de a obține sau completa informația ecografică.
Ai buletinul de analize sau raportul investigației la îndemână?
Interpretează tot buletinul și vezi legăturile, cauzele posibile și pașii următori.
Trage PDF-ul sau pozele aicisau folosește selectorul securizat
Formate și documente acceptate
Analize · RMN/CT scris · ecografie/EKG scris · externare + altele.
Pentru investigații, încarcă raportul redactat, nu imaginile brute, CD-urile sau fișierele DICOM.
Ghid practic: ecografie la inimă

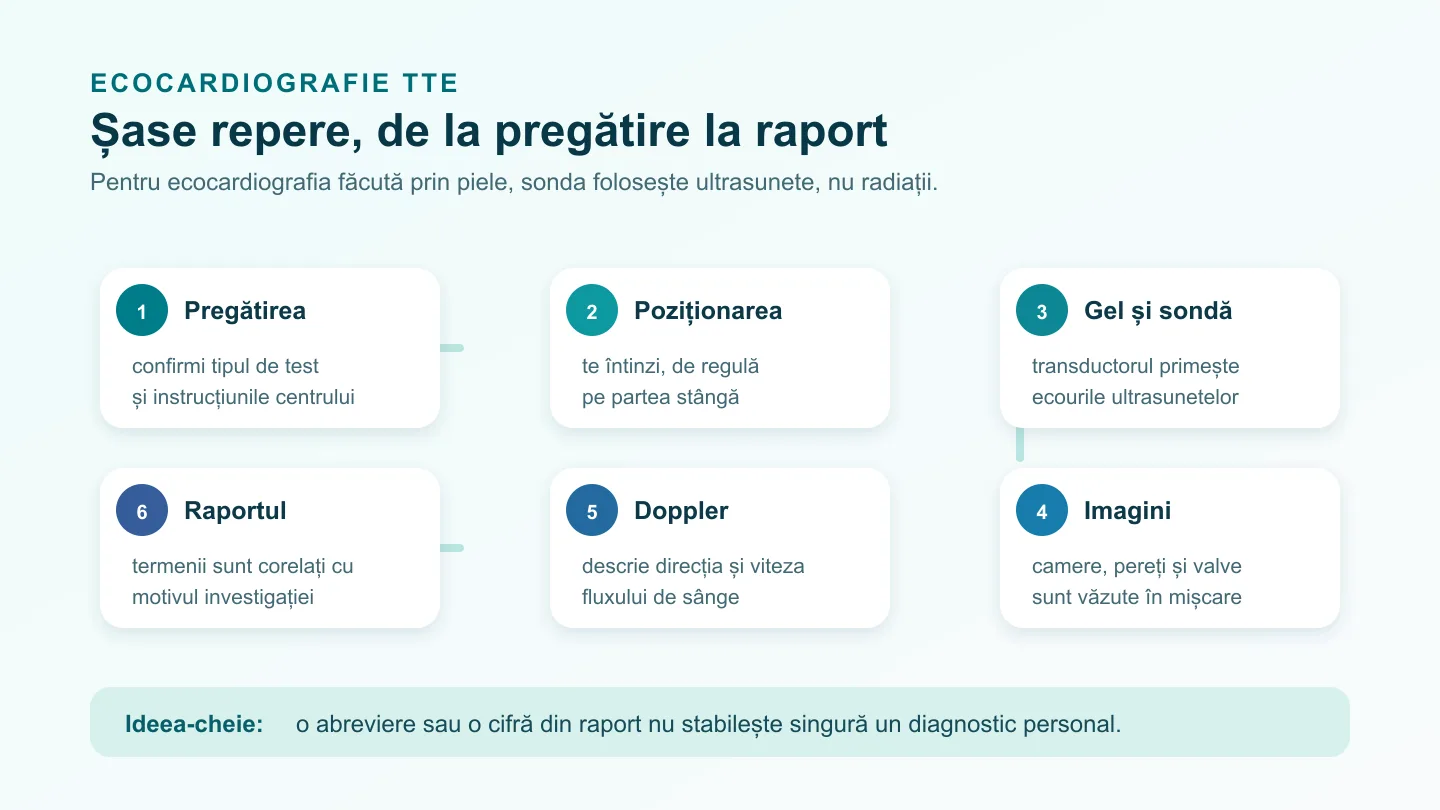

Cum se face ecocardiografia transtoracică, pas cu pas?
TTE este investigația la care se referă cel mai des expresia „ecografie la inimă”.
Procedura nu implică introducerea sondei în corp și folosește mai multe poziții pe torace pentru a vedea inima din unghiuri diferite.
Etapele obișnuite ale unei TTE
Te poziționezi pentru examinare
De obicei vei sta întins, frecvent ușor pe partea stângă. Poziția poate fi schimbată pentru anumite imagini.
Se aplică gel pe piele
Gelul ajută ultrasunetele să treacă între sondă și corp și reduce aerul dintre transductor și piele.
Sonda este mutată în mai multe poziții
Operatorul așază transductorul în diferite zone ale pieptului pentru a obține imagini ale inimii din mai multe direcții.
Pot fi cerute mici schimbări de poziție sau respirație
Anumite ferestre ecografice pot fi mai clare când poziția corpului sau respirația se modifică pentru scurt timp.
Se adaugă Doppler și măsurători
Aparatul poate măsura dimensiuni, mișcare și fluxuri de sânge. Nu toate câmpurile sunt obligatorii în fiecare raport.
Imaginile sunt sintetizate într-un raport
Raportul scris rezumă constatările și măsurătorile relevante pentru întrebarea investigației.
Ghid practic: cum se face ecocardiografia
Pregătirea și durata ecocardiografiei depind de tipul investigației
Nu există o singură regulă de pregătire pentru toate ecocardiografiile. O TTE simplă, o TEE și o ecocardiografie de stres sunt proceduri diferite, iar instrucțiunile primite la programare au prioritate.
Ce merită verificat înainte de programare
- Ce tip de ecocardiografie este programat: TTE, TEE, stres sau un protocol cu contrast.
- Dacă există instrucțiuni despre mâncare și băuturi; acestea sunt mai importante pentru proceduri precum TEE sau anumite protocoale de stres.
- Dacă trebuie comunicate medicamentele folosite și dacă centrul a dat instrucțiuni specifice pentru ziua examinării.
- Dacă protocolul poate include sedare, efort sau administrarea intravenoasă a unui agent de contrast.
Cât durează ecocardiografia? Durata depinde de tipul examinării și de protocolul centrului.
O TTE, o TEE și o ecocardiografie de stres nu au neapărat același flux, iar timpul concret al programării trebuie confirmat cu centrul care efectuează investigația.
Ghid practic: cât durează ecocardiografia
Ce înseamnă termenii uzuali din raportul de ecocardiografie?
Rapoartele diferă între centre. Unele sunt scurte, altele includ multe măsurători și abrevieri. Tabelul de mai jos explică tipul de informație din câmp, nu interpretează o valoare personală.
Exemplele de format arată cum poate apărea un câmp pe hârtie. Pentru dimensiuni, grosimi, valve și presiuni nu sunt inventate intervale universale.
Dicționar pentru câmpurile frecvente dintr-un raport ecocardiografic
| Câmp sau termen | Ce descrie | Exemplu de format | Ce nu spune singur |
|---|---|---|---|
| Câmp sau termenVS / LV | Ce descrieVentriculul stâng, camera care pompează sângele spre circulația sistemică. | Exemplu de format„VS”, „LV” sau „ventricul stâng” | Ce nu spune singurNumele camerei nu spune dacă funcția ei este normală sau modificată. |
| Câmp sau termenVD / RV | Ce descrieVentriculul drept, camera care pompează sângele spre circulația pulmonară. | Exemplu de format„VD”, „RV” sau „ventricul drept” | Ce nu spune singurO singură dimensiune sau formulare nu explică singură funcția întregului ventricul. |
| Câmp sau termenAS / LA și AD / RA | Ce descrieAtriul stâng și atriul drept, cele două camere superioare ale inimii. | Exemplu de format„LA”, „RA”, „AS”, „AD” | Ce nu spune singurDimensiunea trebuie citită cu metoda de măsurare și reperele potrivite. |
| Câmp sau termenPereți / grosime / mișcare | Ce descrieDescrie structura și felul în care se mișcă diferite segmente ale pereților inimii. | Exemplu de formatText descriptiv și/sau măsurători în mm | Ce nu spune singurO cifră izolată nu spune singură cauza unei modificări. |
| Câmp sau termenValve | Ce descrieDescrie structura, deschiderea, închiderea și fluxul de sânge prin valvele cardiace. | Exemplu de formatMitrală, aortică, tricuspidă, pulmonară | Ce nu spune singurUn cuvânt despre o valvă nu stabilește singur severitatea sau conduita. |
| Câmp sau termenDoppler | Ce descrieAnalizează mișcarea sângelui și poate măsura viteze ale fluxului prin inimă și valve. | Exemplu de formatDoppler, Doppler color sau măsurători de viteză | Ce nu spune singurO culoare sau o viteză izolată nu este un diagnostic. |
| Câmp sau termenFE / EF | Ce descrieFracția de ejecție: procentul de sânge expulzat din ventricul la contracție, raportat frecvent pentru ventriculul stâng. | Exemplu de formatDe exemplu, „FEVS ... %” | Ce nu spune singurFE nu descrie singură întreaga funcție cardiacă și nu identifică singură o boală. |
| Câmp sau termenFuncție diastolică | Ce descrieDescrie relaxarea și umplerea ventriculului, evaluate printr-un ansamblu de informații ecocardiografice. | Exemplu de formatFormulare descriptivă plus parametri Doppler | Ce nu spune singurNu se reduce la un singur număr din tabel. |
| Câmp sau termenPresiune estimată | Ce descrieO valoare dedusă indirect din măsurători ecocardiografice și relațiile dintre mai mulți parametri. | Exemplu de formatPoate apărea cu unitatea mmHg și cu termenul „estimată” | Ce nu spune singurNu este același lucru cu măsurarea directă printr-un cateter și nu trebuie citită fără metoda folosită. |
Câmpul spune ce a fost măsurat sau descris. Sensul medical apare numai după ce metoda, imaginile, celelalte măsurători și contextul sunt puse împreună.
Ghid practic: ecocardiografie Doppler
Harta raportului: cinci situații frecvente și unde cauți explicația
Când un raport pare complicat, prima întrebare utilă este „ce fel de informație citesc?”. Harta de mai jos separă termenul tehnic de concluzia clinică.
Router: ce întrebare încerci de fapt să rezolvi?
Vrei doar definiția unui termen?
Folosește tabelul pentru camere, pereți, valve, Doppler, FE, funcție diastolică și presiuni estimate.
Vrei să compari două rapoarte?
Verifică mai întâi dacă metoda, unitățile și modul de măsurare sunt comparabile. O diferență numerică nu poate fi interpretată corect fără aceste informații.
Vrei să știi ce înseamnă o valoare pentru tine?
Aceasta depășește definiția educațională. Valoarea trebuie integrată cu restul ecocardiografiei și cu contextul medical.
Vrei să afli ce boală ai dintr-un singur câmp?
Oprește interpretarea la nivel de definiție. O măsurătoare sau o categorie nu identifică singură diagnosticul sau cauza.
Ghid practic: ce înseamnă Doppler la inimă
Ce înseamnă Doppler la inimă?
Doppler nu este o a doua ecografie separată în sensul obișnuit al cuvântului.
Este o tehnică folosită în timpul ecocardiografiei pentru a obține informații despre sângele care se mișcă prin inimă.
Dopplerul ecocardiografic adaugă informații despre mișcarea și viteza fluxului sanguin prin inimă. În raport, termenul poate apărea lângă o valvă, un flux sau o măsurătoare de viteză.
Unele aparate afișează și informația sub formă de culori, însă culorile sunt o codificare a fluxului, nu o etichetă simplă de „bine” sau „rău”.
Ghid practic: ecocardiografie transtoracică
Fracția de ejecție (FE): ce măsoară și cum se citesc reperele generale
Fracția de ejecție este unul dintre cele mai căutate câmpuri din raport, dar este doar o parte a evaluării ecocardiografice.
Ea trebuie separată de ideea că un singur procent poate descrie toată starea inimii.
Fracția de ejecție, prescurtată FE sau EF, descrie procentul de sânge expulzat dintr-un ventricul la fiecare contracție.
În rapoarte este frecvent raportată fracția de ejecție a ventriculului stâng, uneori scrisă FEVS sau LVEF.
AHA prezintă următoarele categorii generale pentru FE. Ele sunt reproduse aici pentru a explica vocabularul, nu pentru a interpreta procentul unei persoane.
Repere generale AHA pentru fracția de ejecție
| Categorie AHA | Fracția de ejecție | Cum trebuie folosită aici |
|---|---|---|
| Categorie AHAInterval normal | Fracția de ejecție50–70% | Cum trebuie folosită aiciReper educațional general; nu dovedește singur că toate componentele funcției cardiace sunt normale. |
| Categorie AHAUșor redusă | Fracția de ejecție41–49% | Cum trebuie folosită aiciDescrie categoria FE; nu stabilește singură cauza, diagnosticul sau tratamentul. |
| Categorie AHARedusă | Fracția de ejecție≤40% | Cum trebuie folosită aiciDescrie categoria FE în materialul AHA; nu clasifică automat persoana din acest articol și nu înlocuiește evaluarea medicală. |
Categoria FE răspunde unei întrebări despre funcția de pompare. Nu răspunde singură la întrebarea „ce boală are această persoană?”.
Ghid practic: TTE ecocardiografie
Ce înseamnă „funcție diastolică” și „presiune estimată”?
Unele rapoarte conțin termeni care nu descriu doar anatomia, ci încearcă să rezume felul în care inima se relaxează, se umple și gestionează presiunile.
Aici diferența dintre măsurare directă și estimare este importantă.
Funcția diastolică se referă la relaxarea și umplerea ventriculului. Ghidul ASE 2025 folosește mai multe variabile ecocardiografice pentru evaluarea acestei funcții și pentru estimarea presiunilor de umplere.
De aceea, un singur raport E/A, un singur e′ sau o singură altă măsurătoare nu trebuie desprinse din algoritmul complet și transformate într-un verdict.
Cuvântul „estimată” este esențial. Ecocardiografia poate deduce anumite presiuni din măsurători Doppler și din alte semne ecografice, dar aceasta nu este aceeași procedură cu măsurarea directă a unei presiuni prin cateter.
Raportul trebuie să precizeze ce presiune a fost estimată și prin ce context ecocardiografic este susținută.
Nu confunda presiunile estimate ecografic cu tensiunea de la braț; pentru aceasta din urmă folosește calculatorul de tensiune arterială.
Ghid practic: ecocardiografie transesofagiană
Ce poate observa ecocardiografia și ce nu poate decide singură?
Ecocardiografia oferă multă informație vizuală și numerică, dar o investigație nu este echivalentă cu întregul diagnostic.
Această separare este importantă mai ales când raportul conține multe cifre.
Ghid practic: TEE ecocardiografie
De ce pot varia imaginile și măsurătorile între două ecocardiografii?
O ecocardiografie conține atât imagini, cât și măsurători realizate după metode definite. Pentru comparații, este important ca valorile să nu fie rupte de felul în care au fost obținute.
Măsurătorile de dimensiune și funcție cardiacă trebuie raportate la metoda folosită și la repere potrivite populației.
Unele valori sunt măsurate direct pe imagine, altele sunt calculate, iar unele sunt indexate la dimensiunea corporală.
Două numere cu etichete asemănătoare nu trebuie presupuse automat echivalente dacă metoda diferă.
Calitatea ferestrelor ecografice poate varia de la o examinare la alta. Dacă TTE nu oferă imaginile necesare pentru întrebarea clinică, există și alte abordări ecocardiografice, precum TEE sau utilizarea contrastului în anumite protocoale.
Alegerea lor este o decizie medicală, nu o concluzie pe care cititorul trebuie să o tragă dintr-o imagine mai puțin clară.
Ghid practic: ecocardiografie de stres
Ce întrebări sunt utile când ai un raport de ecocardiografie?
Întrebările bune nu cer unei singure cifre să pună diagnosticul. Ele clarifică metoda, calitatea examinării, semnificația formulării și felul în care raportul se leagă de motivul pentru care a fost făcută investigația.
Întrebări pentru discuția cu medicul
- Ce tip de ecocardiografie am făcut și au existat limite tehnice importante ale imaginilor?
- Care sunt principalele constatări ale raportului și care dintre ele sunt doar măsurători sau estimări?
- Dacă raportul include fracția de ejecție, prin ce metodă a fost estimată și cum se integrează cu restul examinării?
- Dacă apare o presiune estimată, ce presiune este și ce măsurători ecocardiografice au fost folosite pentru estimare?
- Dacă există un raport anterior, sunt examinările suficient de comparabile ca metodă pentru a discuta schimbarea în timp?
Ghid practic: fracția de ejecție
Verifică-ți cunoștințele
Ideea centrală este să separi o măsurătoare ecocardiografică de concluzia medicală completă.
Verificare rapidă
Care afirmație descrie cel mai corect felul în care trebuie citită fracția de ejecție dintr-un raport?
