Ecografie Doppler: ce tip ai și ce poate arăta?
Primul pas nu este să cauți o valoare „normală”, ci să identifici teritoriul. Cuvântul Doppler descrie o familie de tehnici;
criteriile și întrebările se schimbă după vasul sau organul examinat.
Ghid practic: ecografie doppler
Ce este efectul Doppler și ce înseamnă duplex sau triplex?
Ecografia obișnuită și Dopplerul răspund la întrebări complementare. Imaginea în tonuri de gri arată mai ales anatomia;
Dopplerul adaugă informație despre mișcare și hemodinamică, adică despre felul în care circulă sângele.
Ecografia Doppler folosește schimbarea frecvenței semnalului reflectat de elemente în mișcare pentru a obține informații despre mișcarea sângelui, inclusiv direcția și viteza în funcție de tehnică.
Transductorul este sonda ecografică ce trimite și recepționează ultrasunetele.
În practică, examinarea pornește adesea de la B-mode, imaginea ecografică în tonuri de gri, apoi adaugă moduri Doppler.
Ai buletinul de analize sau raportul investigației la îndemână?
Interpretează tot buletinul și vezi legăturile, cauzele posibile și pașii următori.
Trage PDF-ul sau pozele aicisau folosește selectorul securizat
Formate și documente acceptate
Analize · RMN/CT scris · ecografie/EKG scris · externare + altele.
Pentru investigații, încarcă raportul redactat, nu imaginile brute, CD-urile sau fișierele DICOM.
Ghid practic: analiza doppler
Doppler color, spectral, power, pulsat, continuu și tisular: ce măsoară?
Denumirile tehnice pot apărea în același raport, deoarece nu sunt teste care se exclud reciproc.
Tabelul explică ce tip de informație aduce fiecare, fără a transforma modul aparatului într-un diagnostic.
Citește coloana „ce oferă” împreună cu teritoriul examinat. Același mod poate avea roluri diferite în vascular, cardiologie sau obstetrică.
Principalele moduri Doppler și rolul lor în raport
| Mod | Ce oferă | Cum poate apărea | Ce nu spune singur |
|---|---|---|---|
| ModDoppler color | Ce oferăHartă suprapusă imaginii, care codifică direcția și informația despre flux în zona selectată. | Cum poate apăreaColor / CFM / hartă roșu-albastru | Ce nu spune singurCuloarea nu identifică automat artera, vena sau severitatea. |
| ModDoppler spectral pulsat | Ce oferăDopplerul spectral afișează variația vitezelor de flux în timp și poate furniza măsurători precum viteza sistolică de vârf (PSV) și viteza telediastolică (EDV). | Cum poate apăreaPW / pulsat / spectral | Ce nu spune singurO viteză nu are sens fără vas, loc, unghi și protocol. |
| ModDoppler continuu | Ce oferăDopplerul continuu nu este tehnica obișnuită pentru imagistica obstetricală, dar poate fi util în situații selectate cu viteze foarte mari pentru a evita aliasingul. | Cum poate apăreaCW / continuous-wave | Ce nu spune singurNu trebuie presupus că este modul standard în orice examen Doppler. |
| ModPower Doppler | Ce oferăPower Doppler evidențiază semnalul asociat fluxului, dar nu oferă direcția fluxului în același mod ca harta color direcțională. Poate ajuta la vizualizarea fluxului slab. | Cum poate apăreaPower / PD | Ce nu spune singurNu oferă direcția în același mod ca Dopplerul color direcțional. |
| ModDoppler tisular | Ce oferăMod Doppler orientat spre mișcarea țesuturilor, întâlnit mai ales în aplicații cardiace. | Cum poate apăreaTissue Doppler / TDI | Ce nu spune singurNu este echivalent cu măsurarea fluxului sanguin dintr-o arteră sau venă. |
Modul tehnic spune cum a fost obținută informația. Sensul clinic apare numai după ce tehnica este legată de anatomie, locul măsurării și întrebarea examinării.
Ghid practic: ecografie Doppler ce arată

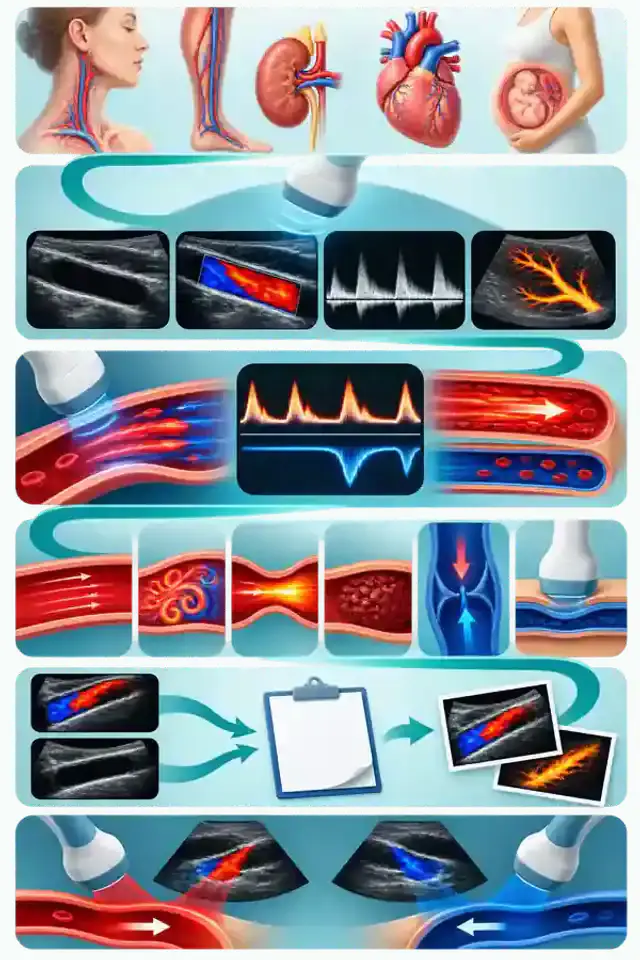

Cum se citește un raport de ecografie Doppler, în ce ordine?
Rapoartele pot arăta foarte diferit, dar întrebările de bază rămân stabile. Citește documentul de sus în jos ca pe o descriere a unui protocol, nu ca pe o colecție de cifre independente.
Ordinea în șapte pași
Vasul, organul și partea corpului
Notează teritoriul exact și, când apare, partea dreaptă/stângă sau segmentul. Același parametru poate însemna altceva în alt vas.
Scopul examinării
Caută indicația sau întrebarea: permeabilitate, stenoză, reflux, evaluare de flux, monitorizare ori alt obiectiv. Aceasta explică de ce au fost făcute anumite manevre și măsurători.
Tehnica folosită
Identifică B-mode, color, spectral pulsat, power sau alte moduri. Dacă scrie duplex/triplex, verifică ce combinație apare efectiv în raport.
Locul și condițiile măsurării
Leagă cifra de vas, segment, poziția persoanei, manevra folosită și corecția de unghi atunci când acestea sunt relevante.
Măsurătorile și unitățile
PSV/EDV sunt viteze; RI/PI sunt indici derivați. Unitatea și formula fac parte din rezultat și nu trebuie ignorate.
Descrierea calitativă
Citește termeni precum laminar, turbulent, permeabil, ocluzie, reflux sau compresibilitate în propoziția completă și în teritoriul în care au fost folosiți.
Concluzia și limitele
Concluzia rezumă examinarea, iar mențiunile despre vizualizare dificilă, calcificări, unghi sau alte limite explică gradul de încredere. Pentru comparație, verifică și raportul anterior.
Ghid practic: cum se citește un raport Doppler
PSV, EDV, RI, PI, reflux și compresibilitate: dicționarul raportului
Aceste abrevieri apar în multe rapoarte, dar nu toate înseamnă același lucru în fiecare teritoriu. Tabelul explică tipul de informație, nu oferă un prag pentru rezultatul unei persoane.
Începe cu definiția, apoi verifică în raport unde și cum a fost obținută măsurătoarea. Abrevierile pot fi scrise în engleză sau română.
Termeni frecvenți într-un raport ecografic Doppler
| Termen | Ce descrie | Ce verifici lângă el | Ce nu concluzionezi singur |
|---|---|---|---|
| TermenPSV — peak systolic velocity | Ce descrieViteza sistolică de vârf: viteza maximă din faza sistolică a undei. | Ce verifici lângă elVas, segment, unitate, unghi, protocol. | Ce nu concluzionezi singurNu oferă singură procentul de stenoză în orice vas. |
| TermenEDV — end-diastolic velocity | Ce descrieViteza de la sfârșitul diastolei, citită pe trasarea spectrală. | Ce verifici lângă elVasul și forma întregii unde. | Ce nu concluzionezi singurNu este un prag universal de normal/anormal. |
| TermenRI / IR — indice de rezistență | Ce descrieIndice calculat din componente ale undei Doppler, inclusiv PSV și EDV. | Ce verifici lângă elVas, teritoriu și formula/reperele protocolului. | Ce nu concluzionezi singurNu măsoară direct o „rezistență” universal comparabilă între organe. |
| TermenPI / IP — indice de pulsatilitate | Ce descrieIndice care descrie variația vitezelor pe parcursul ciclului cardiac. | Ce verifici lângă elVas, trasare corectă și protocol. | Ce nu concluzionezi singurNu se interpretează cu același reper în orice teritoriu. |
| TermenFlux laminar | Ce descrieCurgere mai organizată, în straturi, cu profil predictibil în condițiile examinate. | Ce verifici lângă elLocul: segment drept, curbă, bifurcație sau după o îngustare. | Ce nu concluzionezi singurNu înseamnă automat că întregul vas este normal. |
| TermenFlux turbulent | Ce descrieFluxul laminar descrie curgerea organizată în straturi, în timp ce fluxul turbulent implică mișcări mai neregulate și multidirecționale; aceste descrieri trebuie legate de anatomie și de locul măsurării. | Ce verifici lângă elAnatomia locală, vitezele și locul apariției. | Ce nu concluzionezi singurTermenul singur nu stabilește cauza sau severitatea. |
| TermenStenoză | Ce descrieÎngustare a lumenului; evaluarea ecografică poate combina anatomie și criterii de viteză. | Ce verifici lângă elTeritoriul, segmentul și metoda de gradare. | Ce nu concluzionezi singurUn singur PSV nu produce un procent universal. |
| TermenOcluzie | Ce descrieLipsa permeabilității/fluxului într-un segment conform examinării și criteriilor folosite. | Ce verifici lângă elB-mode, color/power, spectral și limitele tehnice. | Ce nu concluzionezi singurUn pixel fără culoare nu dovedește singur ocluzia. |
| TermenReflux venos | Ce descrieRefluxul venos descrie flux în sens invers în condițiile testului și trebuie evaluat printr-un protocol venos, nu printr-un prag universal aplicat tuturor vaselor. | Ce verifici lângă elVena, poziția, manevra și durata măsurată în protocol. | Ce nu concluzionezi singurNu folosi un prag găsit pentru alt tip de venă sau alt protocol. |
| TermenCompresibilitate | Ce descrieCompresibilitatea este o componentă importantă a examinării ecografice venoase și se evaluează prin apăsarea controlată cu transductorul asupra venei în segmentele potrivite. | Ce verifici lângă elSegmentul, tehnica și restul protocolului venos. | Ce nu concluzionezi singurUn cuvânt izolat nu este suficient pentru autodiagnostic de tromboză. |
Definiția termenului este doar primul nivel. Al doilea nivel — cel care schimbă sensul — este locul, metoda și protocolul în care a fost măsurat.
Ghid practic: Doppler color spectral power
Confirmare versus monitorizare: de ce două rapoarte pot avea obiective diferite?
Un raport făcut pentru întrebarea „există o problemă aici?” nu este identic, ca scop, cu un raport făcut după ce o constatare este deja cunoscută și trebuie urmărită în timp.
Comparația utilă cere metodă suficient de stabilă.
Ghid practic: duplex triplex
Roșu înseamnă arteră și albastru venă? Nu: culorile arată direcția fluxului
Aceasta este una dintre cele mai frecvente scurtături greșite. În Doppler color, culorile sunt o hartă a fluxului față de transductor și față de scala aleasă pe aparat.
În convenția Doppler color uzuală, roșul indică flux spre transductor și albastrul flux în sens opus, dar harta de culoare poate fi inversată prin setările aparatului.
Nuanțele și variațiile depind și de scala de viteză, aliasing, gain și alte setări.
De aceea, o arteră poate apărea roșie într-o secțiune și albastră în alta, în funcție de direcția ei față de sondă.
Ghid practic: Doppler arterial versus venos
De ce pot varia vitezele și aspectul Doppler între două examinări?
Dopplerul este sensibil la geometria măsurării, setările aparatului, fiziologie și calitatea ferestrei ecografice. O diferență nu trebuie explicată automat prin agravare sau ameliorare.
Ghid practic: culori roșu albastru Doppler
De ce ghidurile nu dau un singur prag Doppler pentru toate vasele?
PSV, EDV, RI, PI, stenoză și reflux sunt cuvinte care apar în mai multe domenii, dar criteriile sunt legate de anatomie, fiziologie și protocol.
De aceea, societățile profesionale publică documente diferite pentru teritorii diferite.
Societățile profesionale publică protocoale Doppler separate pentru teritorii arteriale, venoase, cerebrovasculare, renale și alte aplicații, ceea ce reflectă faptul că achiziția și criteriile nu sunt identice peste tot.
Tabelul nu oferă praguri. Arată doar ce tip de întrebare domină în fiecare teritoriu și de ce trebuie folosit ownerul sau ghidul specific.
Aceeași tehnologie Doppler, întrebări diferite după teritoriu
| Teritoriu | Exemple de câmpuri | Ce schimbă interpretarea |
|---|---|---|
| TeritoriuArterial periferic | Exemple de câmpuriPSV, forma undei, stenoză, ocluzie | Ce schimbă interpretareaSegmentul, unghiul, criteriile arteriale ale laboratorului |
| TeritoriuVenos | Exemple de câmpuriCompresibilitate, flux, reflux | Ce schimbă interpretareaPoziția, manevrele și obiectivul tromboză versus insuficiență venoasă |
| TeritoriuCarotidian/cervico-cerebral | Exemple de câmpuriViteze și raportări pe segmente carotidiene/cerebrale | Ce schimbă interpretareaVasul exact și criteriile cerebrovasculare dedicate |
| TeritoriuRenal | Exemple de câmpuriViteze arteriale și indici intrarenali | Ce schimbă interpretareaArtera/segmentul, tehnica și protocolul renal |
| TeritoriuCardiac | Exemple de câmpuriViteze, fluxuri și măsurători integrate ecocardiografiei | Ce schimbă interpretareaValva/structura, metoda și standardele ecocardiografice |
| TeritoriuObstetrical | Exemple de câmpuriPSV, EDV, PI, RI în vase materno-fetale | Ce schimbă interpretareaVasul, tehnica, vârsta gestațională și reperul obstetrical |
Același acronim poate fi măsurat în mai multe teritorii, dar numai protocolul potrivit acelui teritoriu spune cum trebuie folosit rezultatul.
Ghid practic: ecografie doppler carotide
Cum te pregătești pentru ecografia Doppler și ce trebuie știut despre siguranță?
Majoritatea ecografiilor Doppler externe folosesc aceeași sondă ecografică și nu implică radiații ionizante.
Pregătirea însă nu este identică: depinde de regiunea examinată și de protocolul centrului.
Pregătirea pentru ecografie depinde de tipul examinării; multe examene vasculare necesită puțină pregătire, în timp ce unele examinări ale vaselor abdominale pot include instrucțiuni de post alimentar.
Folosește tabelul ca orientare generală și urmează instrucțiunile primite la programare, care au prioritate.
Pregătirea diferă după tipul examinării Doppler
| Examinare | Pregătire generală | Ce confirmi cu centrul |
|---|---|---|
| ExaminareCarotide / membre | Pregătire generalăDe multe ori puțină sau nicio pregătire specială; haine lejere și acces la zona examinată. | Ce confirmi cu centrulDacă există instrucțiuni specifice protocolului local. |
| ExaminareVase abdominale / unele examene renale | Pregătire generalăPoate fi cerut post alimentar pentru a îmbunătăți fereastra ecografică. | Ce confirmi cu centrulCâte ore, ce lichide sunt permise și ce reguli se aplică medicamentelor. |
| ExaminareEcocardiografie Doppler | Pregătire generalăPregătirea depinde de tipul de ecocardiografie; TTE simplă diferă de TEE sau stres. | Ce confirmi cu centrulTipul exact de ecocardiografie și instrucțiunile centrului. |
| ExaminareDoppler obstetrical | Pregătire generalăNu aplica reguli vasculare generale unei examinări fetale; urmează protocolul obstetrical. | Ce confirmi cu centrulIndicația, tipul de Doppler și instrucțiunile echipei care urmărește sarcina. |
„Ecografie Doppler” nu este suficient pentru a deduce pregătirea. Teritoriul și protocolul concret al centrului sunt cele care stabilesc instrucțiunile.
În sarcină, modurile Doppler trebuie folosite prudent, la indicație medicală și cu expunerea acustică menținută cât mai redusă în mod rezonabil conform principiului ALARA.
Ghid practic: doppler vase cervico cerebrale
Ce întrebări sunt utile când ai raportul Doppler?
Întrebările bune clarifică metoda și contextul, nu încearcă să transforme un singur număr într-un diagnostic.
Dacă ai un raport anterior, adu-l pentru a putea fi discutată și comparabilitatea.
Întrebări pentru discuția cu medicul
- Ce teritoriu și ce segmente au fost evaluate și a existat vreo zonă care nu a putut fi examinată complet?
- Ce tehnici au fost folosite — B-mode, color, spectral, power — și care măsurători sunt cele mai relevante pentru întrebarea examinării?
- Dacă apare stenoză, prin ce criterii și pentru ce segment a fost formulată concluzia?
- Dacă apar RI, PI, PSV sau EDV, ce vas și ce protocol dau sens acestor valori în raportul meu?
- Dacă apare reflux sau compresibilitate, ce manevre și ce segmente venoase au fost testate?
- Dacă există un examen anterior, sunt cele două rapoarte suficient de comparabile ca teritoriu, tehnică și condiții pentru a discuta schimbarea în timp?
Ce documente și informații ajută la consultație
- Raportul Doppler complet, nu doar fotografia unei singure valori sau concluzia decupată.
- Rapoarte Doppler anterioare ale aceluiași teritoriu, dacă există, pentru a verifica metoda și comparabilitatea.
- Motivul pentru care a fost cerută investigația și întrebarea la care trebuia să răspundă.
- Instrucțiunile sau recomandările scrise din concluzia raportului, dacă sunt prezente, pentru a le discuta exact cu medicul.
Ghid practic: eco doppler artere renale
Verifică-ți cunoștințele
Ideea centrală a acestui ghid este să separi informația tehnică de concluzia clinică și să legi fiecare măsurătoare de teritoriul în care a fost făcută.
Verificare rapidă
Care afirmație descrie cel mai corect o hartă Doppler color?
